Aplicație

Pompele cu tăietor submersibile sunt utilizate în principal în inginerie municipală, construcții de clădiri, spitale, hoteluri, restaurante, stații de canalizare industriale și canalizare. Poate pompa saci, pungi țesute din plastic, mănuși de pânză, pânză, hârtie igienică, reziduuri de legume și alte resturi ușor de tăiat.

Descrierea modelului

De exemplu:

100QWS65-12-4/2

100 diametru nominal (mm) (de exemplu: DN100)

Numele seriei QWS

65 Capacitate 65m³/h

12 capete 12m

4 Power 4KW

2 Motor Stage 2p

Caracteristici ale produsului:

Structura de tăiere a pompei de tăietor submersibile este stabilă și durabilă. Rotorul de tăiere temperat și lama de tăiere au o rezistență la compresiune suficientă și pot rămâne întotdeauna ascuțite.

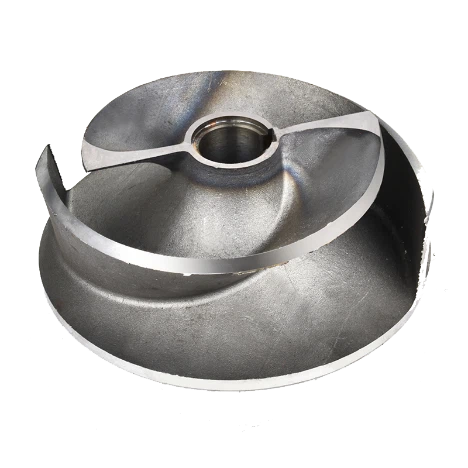

Rotorul rotorului pompei de tăietor submersibile adoptă o structură de rotor de tăiere în spirală semi-deschisă pentru a tăia și transporta fibre lungi și alte obiecte pentru a evita blocarea pompelor și conductelor.

Structura unică de canelură de eliberare poate împiedica eficient resturile să se blocheze în gol, evitând creșterea puterii pompei sau provocând blocarea.

Diagrama structurală

NU.	Nume	Material
NU.	Nume	Material
1	Inel de ridicare	0cr18ni9
2	Cablu	NBR
3	Motor	-
4	Rulment	-
5	Suportul de rulment	HT200
6	Rotor	HR45
7	Cutter	HR45
8	Baza	HT200
9	Carcasă de pompă	HT200
10	Cutie de ulei	HT200
11	Plug	0cr18ni9
12	Sigiliu mecanic	Sic/sic
13	Rulment	-

product-632-767

Date tehnice

Alimentare electrică	3φ 380V 50Hz	Temperatură medie	0-40 grad
Frecvenţă	35-50Hz	Densitate	Mai puțin sau egal cu 1,05 × 10 kg/m3
Mod de lucru	S1	Domeniul de aplicare	5-9
Nivel de protecție	IP68	Adâncimea maximă de imersiune	20m
Nivel de izolare	F Nivel	Metoda de instalare	Instalare verticală

Parametri de performanță

Modelul pompei	Viteză (r/min)	Capacitate (m³/h)	Cap (M)	Power Motor (KW)	Dia. (Mm)
50qws10-10-0.75/2	2900	10	10	0.75	50
50qws10-12-1.1/2	2900	10	12	1.1	50
50QWS12-15-1.5/2	2900	12	15	1.5	50
50QWS12-22-2.2/2	2900	12	22	2.2	50
50QWS20-22-3/2	2900	20	22	3	50
50QWS20-26-4/2	2900	20	26	4	50
50QWS15-55-11/2	2900	15	55	11	50
50qws30-60-15/2	2900	30	60	15	50
65QWS25-10-1.5/2	2900	25	10	1.5	65
65QWS25-15-2.2/2	2900	25	15	2.2	65
65QWS35-14-3/2	2900	35	14	3	65
65QWS25-22-4/2	2900	25	22	4	65
65QWS30-25-5.5/2	2900	30	25	5.5	65
65QWS20-36-7.5/2	2900	20	36	7.5	65
80QWS35-10-2.2/2	2900	35	10	2.2	80
80QWS40-12-3/2	2900	40	12	3	80
80QWS45-17-4/2	2900	40	17	4	80
80QWS45-20-5.5/2	2900	45	20	5.5	80
80QWS45-22-7.5/2	2900	45	22	7.5	80
80QWS60-30-11/2	2900	60	30	11	80
80QWS60-35-15/2	2900	60	35	15	80
80QWS60-40-18.5/2	2900	60	40	18.5	80
80QWS60-43-22/2	2900	60	43	22	80
100QWS65-12-4/2	2900	65	12	4	100
100QWS65-15-5.5/2	2900	65	15	5.5	100
100QWS100-12-7.5/2	2900	100	12	7.5	100
Modelul pompei	Viteză (r/min)	Capacitate (m³/h)	Cap (M)	Power Motor (KW)	Dia. (Mm)
100QWS80-25-11/2	2900	80	25	11	100
100QWS80-30-15/2	2900	80	30	15	100
100QWS80-35-18.5/2	2900	80	35	18.5	100
100QWS80-40-22/2	2900	80	40	22	100
150QWS130-15-11/2	2900	130	15	11	150
150QWS130-25-15/2	2900	130	25	15	150
150QWS180-20-18.5/2	2900	180	20	18.5	150
150QWS180-25-22/2	2900	180	25	22	150
100QWS80-20-11/4	1450	80	20	11	150
100QWS80--25-15/4	1450	80	25	15	150
150QWS150-15-11/4	1450	150	15	11	150
150QWS200-15-15/4	1450	200	15	15	150
150QWS250-15-18.5/4	1450	250	15	18.5	150
150QWS300-15-22/4	1450	300	15	22	150
150QWS150-30-22/4	1450	150	30	22	150
150QWS150-32-30/4	1450	150	45	30	150
150QWS150-35-37/4	1450	150	35	37	150
150QWS150-45-45/4	1450	150	45	45	150
150QWS200-55-55/4	1450	200	55	55	150
200QWS300-8-11/4	1450	300	8	11	200
200QWS350-10-15/4	1450	350	10	15	200
200QWS350-12-18.5/4	1450	350	12	18.5	200
200QWS400-10-22/4	1450	400	10	22	200
200QWS250-21-30/4	1450	250	21	30	200
200QWS300-25-37/4	1450	300	25	37	200
200QWS400-25-45/4	1450	400	25	45	200
200QWS400-30-55/4	1450	400	30	55	200
Modelul pompei	Viteză (r/min)	Capacitate (m³/h)	Cap (M)	Power Motor (KW)	Dia. (Mm)
200QWS400-34-75/4	1450	400	34	75	200
200QWS400-40-90/4	1450	400	40	90	200
250QWS450-15/30/4	1450	450	15	30	250
250QWS550-16-37/4	1450	550	16	37	250
250QWS600-15-45/4	1450	600	15	45	250
250QWS600-21-55/4	1450	600	21	55	250
250QWS600-25-75/4	1450	600	25	75	250
250QWS600-33-90/4	1450	600	33	90	250
300QWS600-9-30/4	1450	600	9	30	300
300QWS700-10-37/4	1450	700	10	37	300
300QWS800-9-45/4	1450	800	9	45	300
300QWS800-12-55/4	1450	800	12	55	300
300QWS850-12/75/4	1450	850	12	75	300
300QWS750-25-90/4	1450	750	25	90	300
